出圖規范標準
嚴格的出圖體系讓每套圖紙都擁有自己應有的尊嚴,讓總部及各分部的服務體系零距離。
本標準是依據建筑
CAD
制圖的統一規則,
適用于我公司建筑工程和景觀工程及相
關領域中的CAD制圖。
1.
封面
(按設計院統一制作的模板打印)
2.
圖紙目錄
圖紙目錄必須標有正投影圖的圖號、
圖名及備注。圖名是按圖紙編排順序,從第一頁施工圖開始編號。
3.
工程概況
工程概況內容應反映出建筑工地的大體格局、工程地址、設計部門、工藝級別、
設計風格等。
4.
設計說明
5.
裝飾工程項目表
必須標明裝飾工程涉及的每個空間的頂面、墻面、地面、家具、踢腳、門窗、及
套和裝飾工程的外部裝飾的材質、品牌、規格、顏色,以便甲方及觀者對裝飾工
程的主材及建議的色彩、配飾思路更清晰。
6.

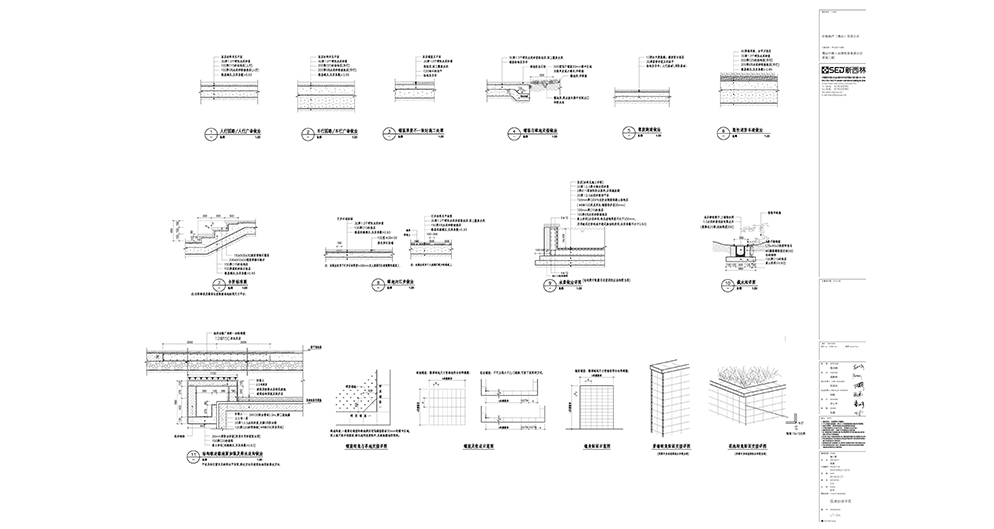

施工圖紙:
(1)平面布置圖
A.
平面圖應在建筑物的門、窗洞口處,水平剖切俯視。圖內應包括剖切面及投
影方向可見的構造。
B.
平面圖須注清立面標識、房間名稱、地面材料(包括材料尺寸、規格,邊長
≥450
的材料應畫準排磚位置)、主要家具及家電平面布置圖(電視、冰箱、洗
衣機、空調等)。
工作風格
本標準為形成公司
CAD
繪圖表達的風格的統一,不提倡個人繪圖表達風格。
CAD
制圖的表達應清晰、完整、統一。
